Realme 8i blank hitam dan bukan rusak LCD nya
kasus yang sering terjadi adalah mesin normal, ditandai dengan adanya suara notif dan jika ditlp kedengeran suara nada deringnya.
akan tetapi layarnya ditak menampilkan display atau gambar
jika teman teman sekalian mengalami kasusdemikian dengan hp realme 8i, saya ada skema jalur yg berkaitan dengan lampu, atau backlight.
1. Mulai dari jalur LED +
Yang berada pada pin no. 1

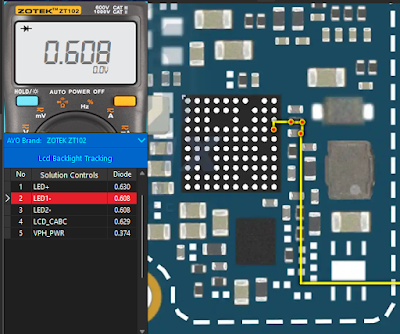

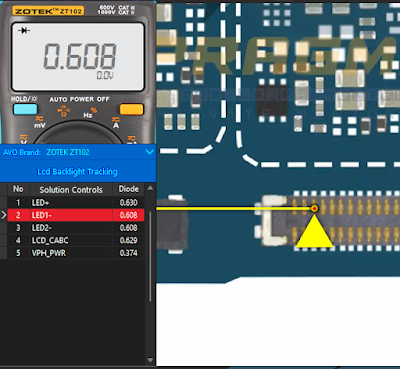

2. Kemudian jalur LED1 -
yg berada pada pin no. 3
Dan mengarah ke IC lampu
3. Leda2 - yang berada pada jalur pin no. 4
Kemudian pada jalur IC nya

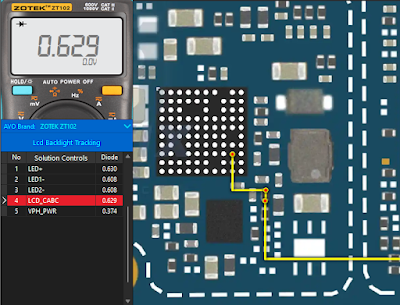

4. Jalur LCD_CABC yang berada pada pin no. 8
yang mengarah ke IC Lampu

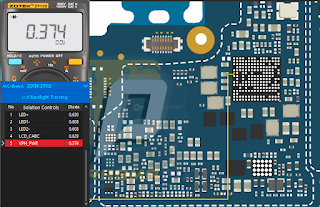

5. Jalur VPH_PWR yg berada pada kaki pin IC lampu seperti gambar
Yang menuju ke IC power
Teman² bisa lihat kasus saya yg hanya socket flexible agak longgar dalam vidio yg saya unggah di :
semoga postingan saya ini bermanfaat.
terimakasih
